eine MAX Datei in einzelne Spannten konvertieren...

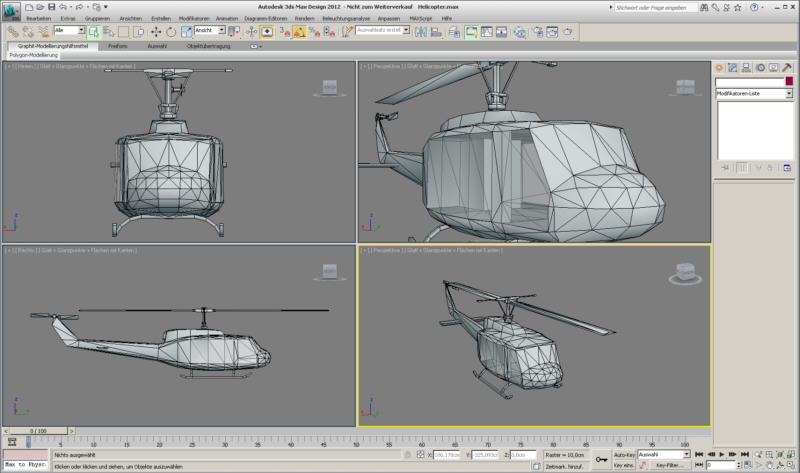

Bekommen habe ich diese Datei.

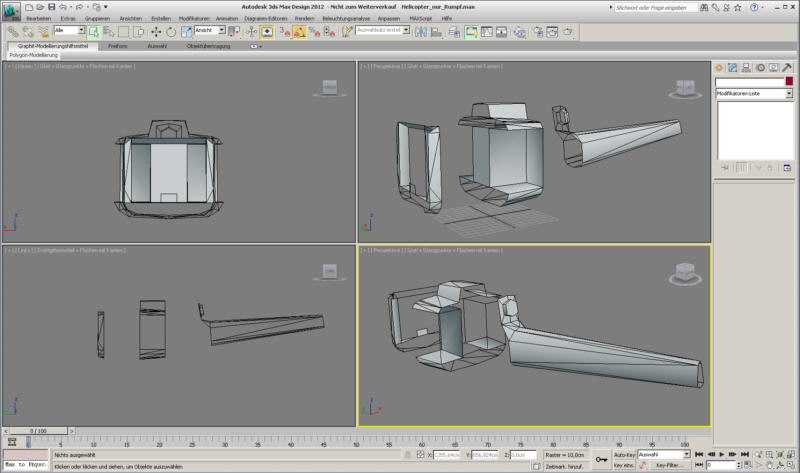

Dann wurden einzelne Scheitelpunkte in dem Rumpfnetz gelöscht.
Somit kann man im AutoCAD schön einfach die jetzt gut sichtbaren Punkte mit einer Polylinien nachzeichnen.

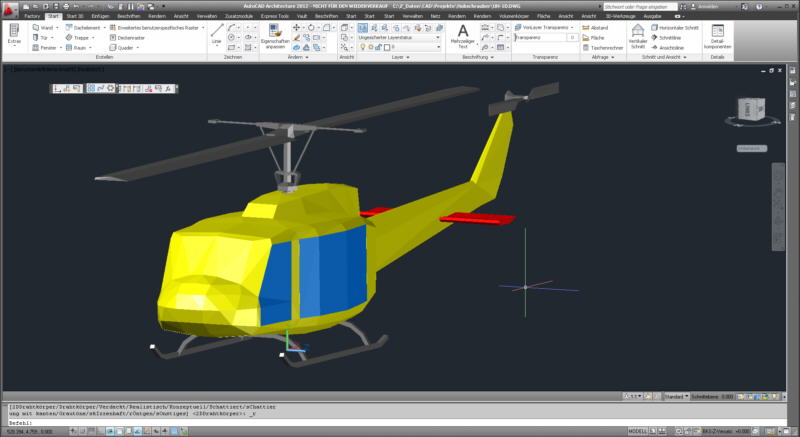

Die komplette Geometrie wurde schon einmal mit AutoCAD geöffnet.

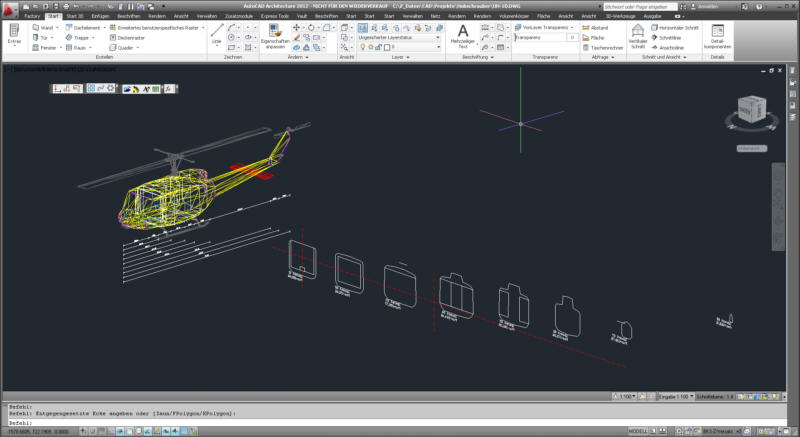

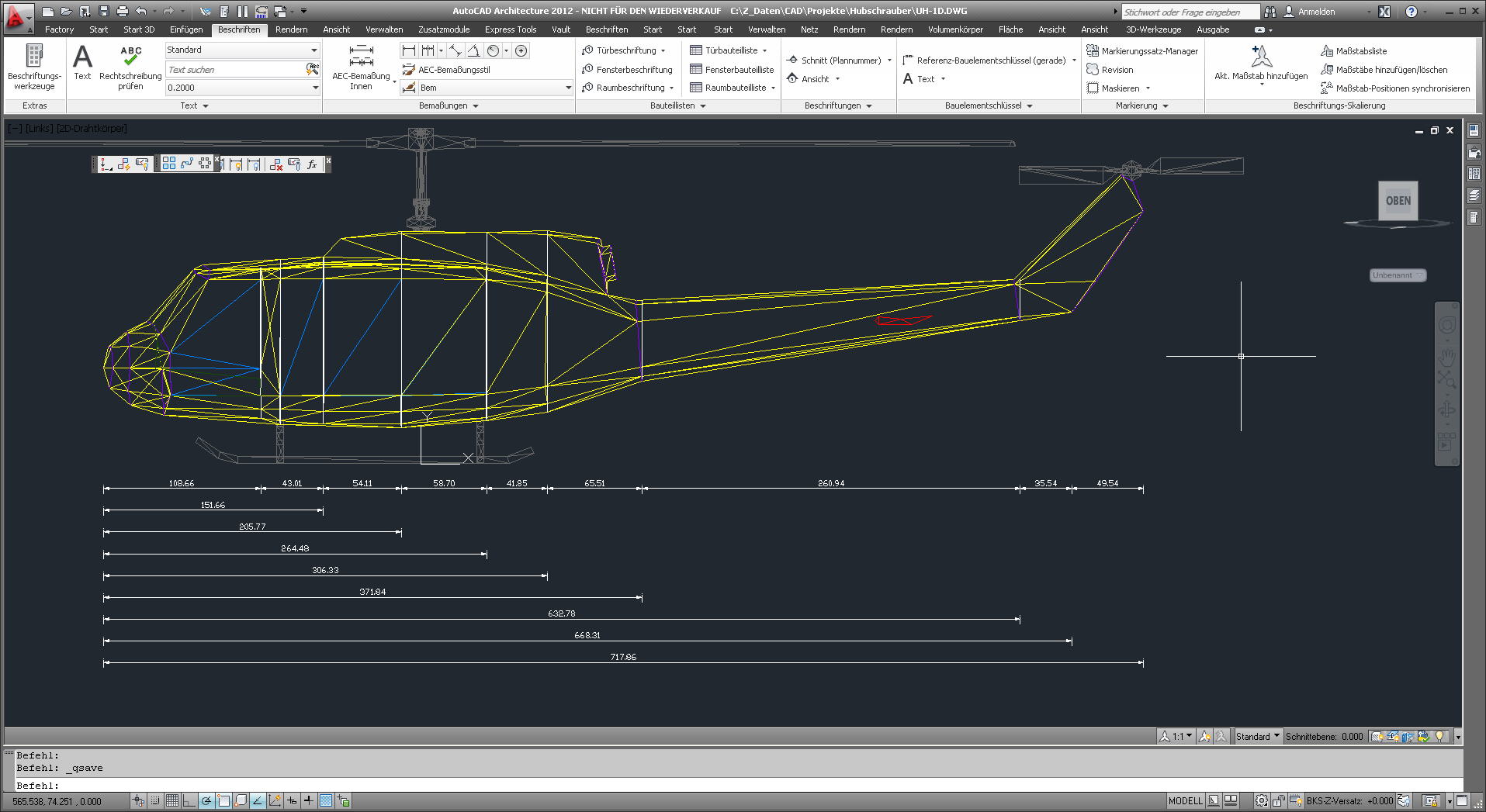

Mit der Bemassung wird die Position der Spannten in Zahlenwerten (ausdruckbar) gezeigt.
Jetzt ist es so weit....
Und hier kann die PDF (mit einer 3D Überischt, der Seitenansicht, den Spannten und überall natürlich mit schaltbaren Layern)
UH-1D.pdf
